DIN 18041: Hörsamkeit in Räumen – was die Norm für Büros wirklich verlangt

Was die DIN 18041 regelt – und was sie nicht regelt

Die DIN 18041 trägt den Titel „Hörsamkeit in Räumen" und liegt in der Fassung von März 2016 vor (DIN 18041:2016-03). Sie beschreibt, wie ein Raum akustisch gestaltet sein muss, damit Sprache darin verständlich ist. Gegenstand ist also die Raumakustik – das Schallgeschehen innerhalb eines Raumes. Nicht Gegenstand der Norm ist die Bauakustik, also die Frage, wie viel Schall von einem Raum in den nächsten dringt. Dafür gilt die DIN 4109. Diese Unterscheidung ist der häufigste Fehler in Ausschreibungen: Wer eine Trennwand mit einem bestimmten Schalldämm-Maß fordert, argumentiert bauakustisch und beruft sich zu Unrecht auf die DIN 18041. Wer dagegen will, dass ein Großraumbüro nicht hallt, ist bei der DIN 18041 richtig. Die Norm ist außerdem kein Gesetz. Sie entfaltet ihre Verbindlichkeit erst dadurch, dass sie vertraglich vereinbart oder in einer Vorschrift – etwa im Anhang der Arbeitsstättenverordnung – in Bezug genommen wird; in der Praxis geschieht beides regelmäßig, weshalb sie faktisch den Stand der Technik für die akustische Planung abbildet.

Für welche Gebäude und Räume die Norm gilt

Die DIN 18041 gilt für Räume bis zu einem Raumvolumen von etwa 5.000 m³. Für Sport- und Schwimmhallen reicht ihr Anwendungsbereich bis 30.000 m³. Ausdrücklich nicht behandelt werden Räume mit besonderen akustischen Anforderungen: Theater, Konzertsäle, Kinos, Sakralräume sowie Tonstudios und Regieräume. Auch Wohnräume fallen nicht unter die Norm. Für Büro- und Verwaltungsgebäude liegt das damit praktisch immer im Anwendungsbereich – ein Großraumbüro mit 800 m² Fläche und 3 m Höhe kommt auf 2.400 m³ und bleibt deutlich unter der Grenze. Erst bei sehr großen Hallenflächen lohnt die Prüfung, ob die Volumengrenze überschritten wird.

• Raumvolumen ermitteln: Grundfläche × lichte Raumhöhe
• Prüfen, ob eine der ausgenommenen Raumarten vorliegt
• Bei Mehrzwecknutzung die maßgebliche Nutzungsart festlegen
• Erst danach die Raumgruppe zuordnen

Das Kernprinzip: Raumgruppe A und Raumgruppe B

Der Aufbau der Norm hängt an einer einzigen Weichenstellung: Über welche Entfernung muss in diesem Raum kommuniziert werden? Daraus ergeben sich zwei Raumgruppen mit vollständig unterschiedlicher Anforderungslogik. Räume der Gruppe A sind Räume, in denen Hörsamkeit über mittlere und größere Entfernungen gebraucht wird – typischerweise, weil eine sprechende Person von vielen Zuhörenden verstanden werden muss. Räume der Gruppe B sind Räume, in denen über geringe Entfernungen kommuniziert wird, also in Gesprächssituationen zwischen einzelnen Personen. Dort ist die Hörsamkeit über größere Entfernungen sogar bewusst unerwünscht – man will gerade nicht, dass ein Gespräch am anderen Ende des Raumes mitgehört wird. Wer diese Einteilung überspringt, zitiert im Zweifel die falschen Sollwerte. Für die Praxis heißt das: Es ist möglich, eine offene Bürofläche normkonform zu planen, ohne je eine Nachhallzeit zu vereinbaren — maßgeblich sind die Empfehlungen der Norm zum A/V-Verhältnis.

Raumgruppe A: Sollwerte für die Nachhallzeit

Für Räume der Gruppe A legt die Norm konkrete Sollwerte der Nachhallzeit fest. Diese Sollwerte hängen von zwei Größen ab: vom Raumvolumen und von der Nutzungsart. Als Grundregel gilt, dass der zulässige Sollwert mit dem Raumvolumen steigt – ein großer Saal darf länger nachhallen als ein kleiner Seminarraum. Bewertet wird der besetzte Zustand bei 80 Prozent der Regelbesetzung, weil anwesende Personen selbst schallabsorbierend wirken und die Nachhallzeit im Betrieb messbar senken. Das relevante Frequenzband reicht von 125 Hz bis 4.000 Hz. Die Norm lässt für Räume der Gruppe A zudem einen Toleranzbereich von 20 Prozent nach oben und unten zum Anforderungswert zu. Typische Räume der Gruppe A sind Unterrichts- und Gruppenräume, Seminar-, Tagungs- und Konferenzräume, Besprechungsräume, Hörsäle, Gerichts- und Ratssäle, Aulen und Versammlungsräume sowie Sport- und Schwimmhallen.

Raumgruppe B: Hier stehen die Büros – und hier gibt es keine feste Nachhallzeit

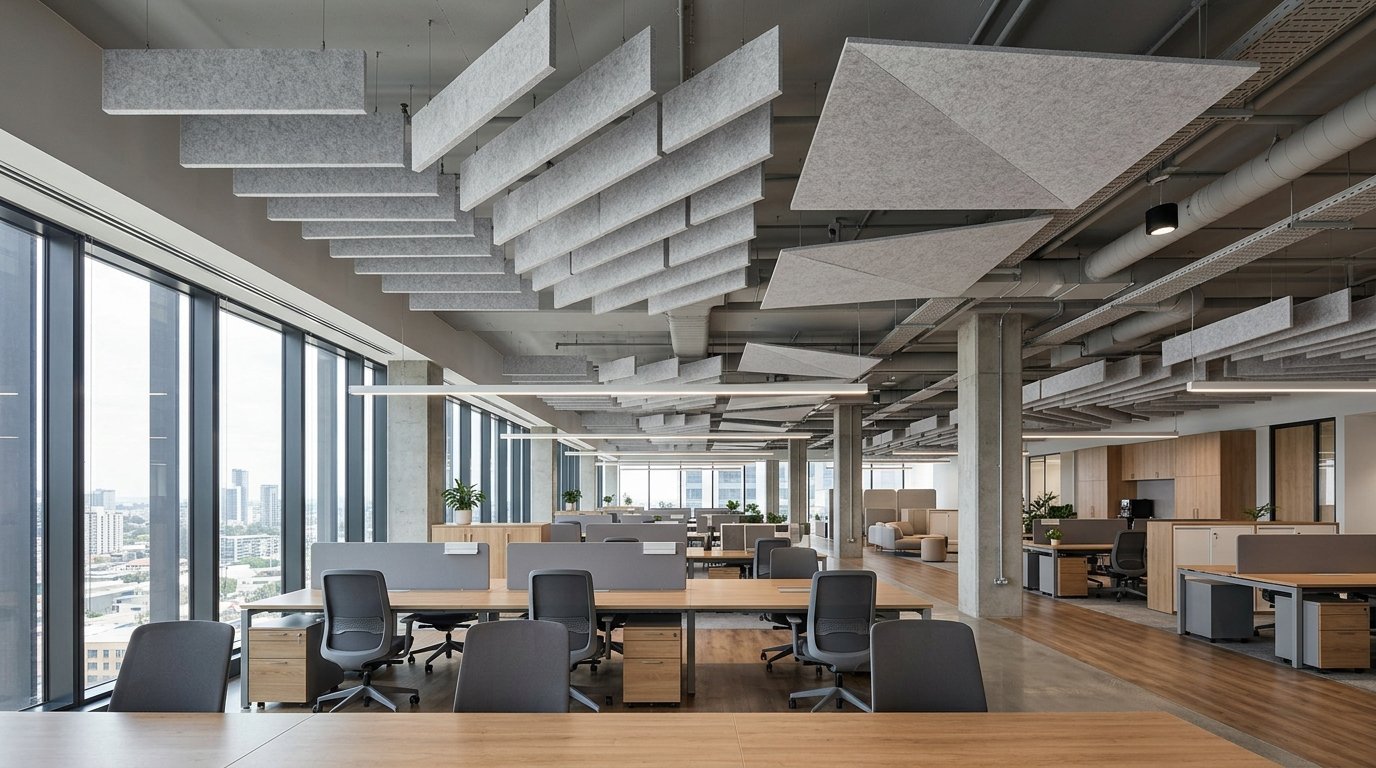

Büroräume gehören zur Gruppe B, und zwar alle: Einzelbüros, Mehrpersonenbüros und Großraumbüros gleichermaßen. Ebenfalls zur Gruppe B zählen Kantinen und Speiseräume, Schalterhallen, Eingangs- und Empfangsbereiche, Foyers und Flure mit Aufenthaltsqualität, Ausstellungsräume, Bibliotheken und Umkleiden. Und hier liegt der Punkt, der in der Praxis am häufigsten falsch dargestellt wird: Für Räume der Gruppe B schreibt die DIN 18041 keine festen Sollwerte für die Nachhallzeit vor. Stattdessen gibt sie Orientierungswerte für das Verhältnis der schallabsorbierenden Fläche zum Raumvolumen an – das sogenannte A/V-Verhältnis. Je höher der Absorptionsanteil im Verhältnis zum Volumen, desto ruhiger wirkt der Raum in der Regel. Das relevante Frequenzband ist hier enger gefasst als bei Gruppe A und reicht von 250 Hz bis 2.000 Hz. Eine Angebotsanforderung wie „Nachhallzeit nach DIN 18041 einhalten" ist für ein Großraumbüro deshalb streng genommen unbestimmt: Die Norm nennt für diesen Raumtyp keinen solchen Wert.

Gruppe A und Gruppe B im direkten Vergleich

Die folgende Gegenüberstellung fasst zusammen, worin sich die beiden Raumgruppen unterscheiden. Sie ist die schnellste Prüfung, ob eine Anforderung in einer Ausschreibung überhaupt zur Raumart passt.

Ein Punkt, der bei Bürogebäuden oft übersehen wird

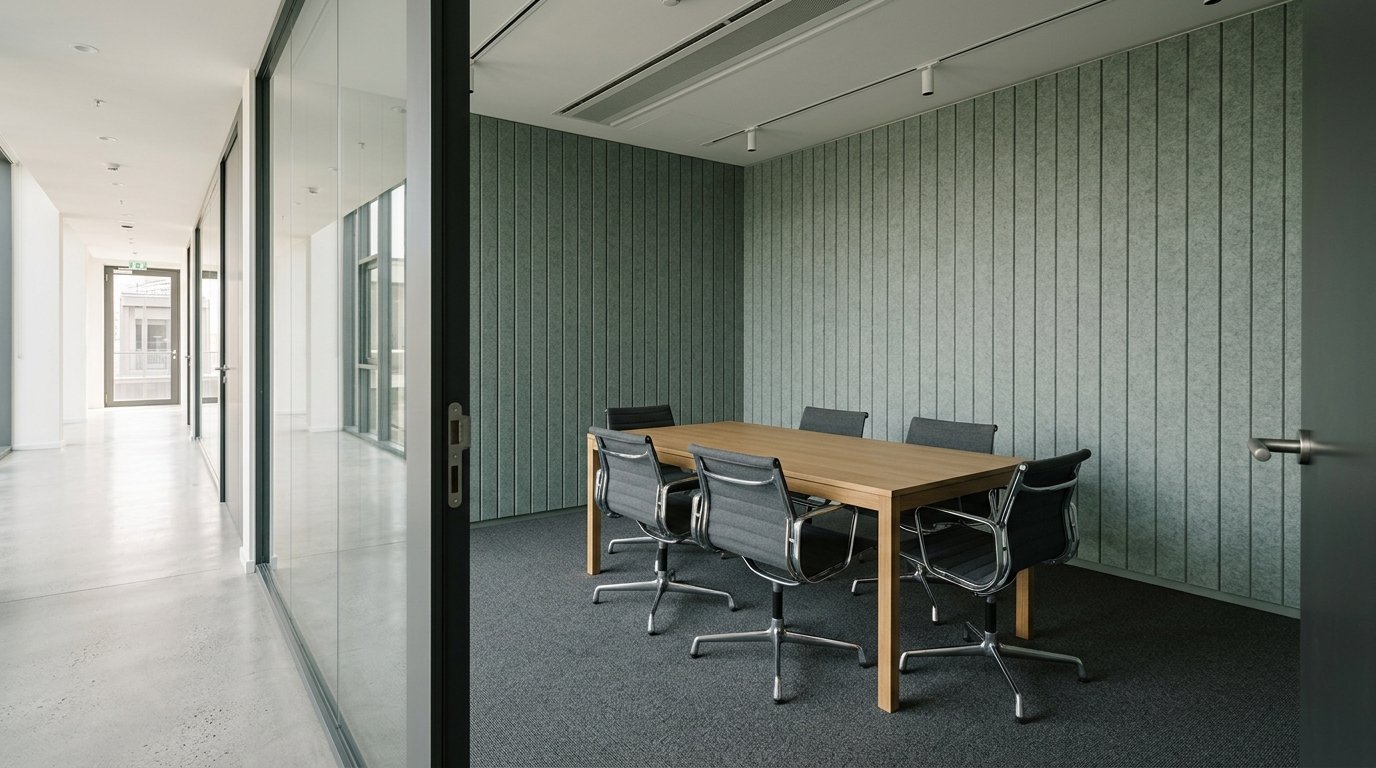

In einem typischen Bürogebäude kommen beide Raumgruppen nebeneinander vor – und das hat unmittelbare Folgen für die Planung. Die offene Bürofläche ist ein Raum der Gruppe B und wird über das A/V-Verhältnis geplant. Der Besprechungs- oder Konferenzraum direkt daneben ist ein Raum der Gruppe A und wird über einen Nachhallzeit-Sollwert geplant, der von Volumen und Nutzungsart abhängt. Zwei Räume auf derselben Etage, dieselbe Norm, zwei völlig verschiedene Nachweiswege. Wer für die gesamte Fläche pauschal einen Wert vorgibt, plant für mindestens einen der beiden Raumtypen am Regelwerk vorbei – das gilt auch für Trennwände im Großraumbüro, die eine offene Fläche akustisch in Zonen unterschiedlicher Nutzung teilen. Genauso wichtig ist die Gegenrichtung: Mehr Absorption ist nicht automatisch besser. Eine übermäßig bedämpfte Fläche wirkt akustisch tot und für viele Menschen unangenehm beklemmend. Ziel ist eine nutzungsgerechte Akustik, nicht die maximale Absorption. Zu berücksichtigen ist außerdem, dass ein Raum seine Gruppe wechseln kann, wenn sich die Nutzung ändert — aus einer offenen Fläche wird durch Umbau schnell ein Besprechungsbereich, und damit ändert sich der Nachweisweg.

DIN 18041, DIN 4109 und VDI 2569 – drei Regelwerke, drei Fragen

In Büroprojekten treffen regelmäßig drei Regelwerke aufeinander, die unterschiedliche Fragen beantworten. Die DIN 18041 klärt, wie der Raum in sich klingt. Die DIN 4109 klärt, wie viel Schall zwischen Räumen übertragen wird – sie ist die bauakustische Grundlage und damit maßgeblich für Trennwände, Türen und flankierende Bauteile; wie beides im Projekt zusammenspielt, zeigt der Beitrag zum Schallschutz im Büro. Die VDI 2569 ist speziell auf Büros zugeschnitten und beschreibt Schallschutz und akustische Gestaltung in Büroräumen; sie arbeitet unter anderem mit Kenngrößen zur Ablenkungs- und Vertraulichkeitsentfernung, die für offene Flächen aussagekräftiger sind als eine Nachhallzeit allein – die praktische Umsetzung ist auf der Seite zur Büroschalldämmung beschrieben. Einen Überblick über Lärm und Akustik am Arbeitsplatz gibt außerdem die VBG. Für die Praxis heißt das: Ein belastbares Akustikkonzept für eine Bürofläche stützt sich in aller Regel auf mehr als ein Regelwerk, und die Ausschreibung sollte je Anforderung benennen, aus welchem sie stammt.

Was das für die Planung konkret bedeutet

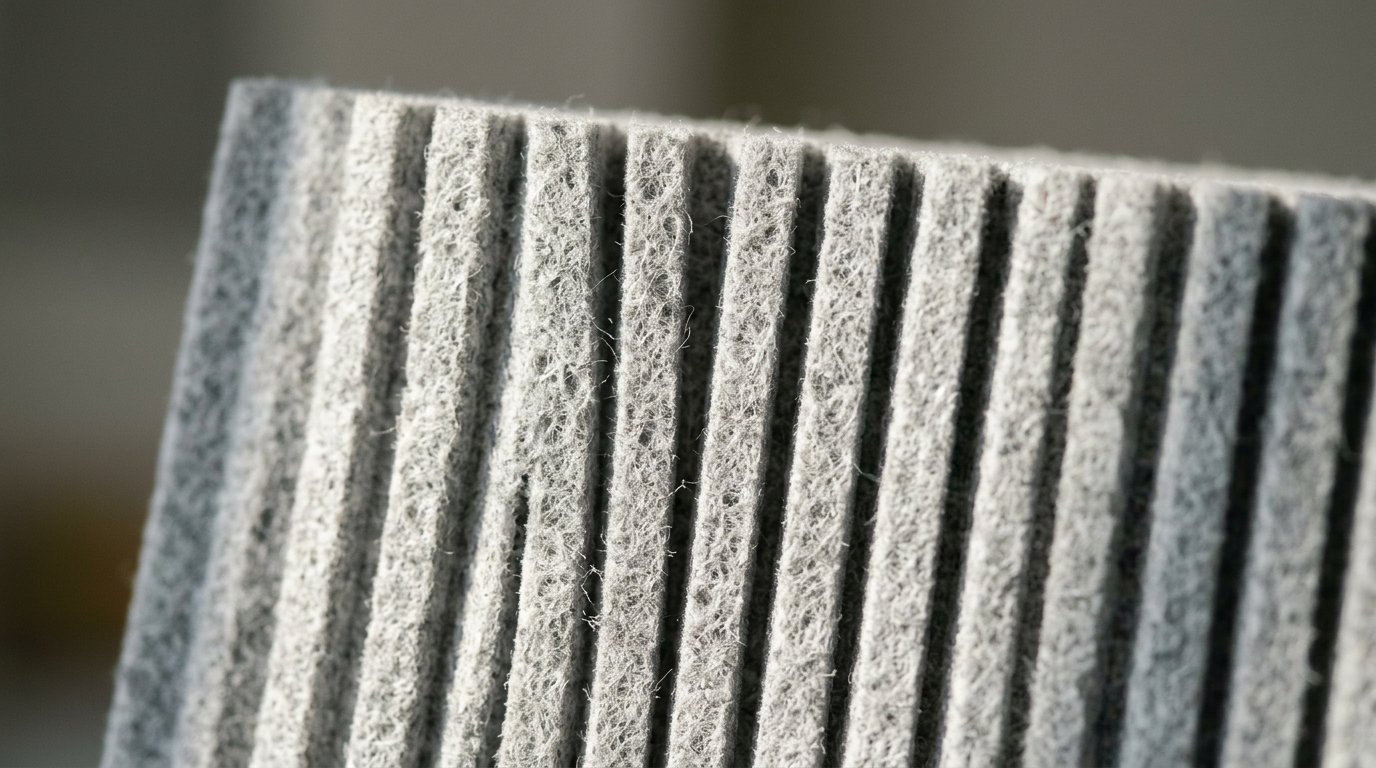

Aus der Systematik der Norm ergibt sich eine Reihenfolge, die sich in Projekten bewährt hat. Zuerst wird jeder Raum einer Raumgruppe zugeordnet und die Nutzungsart festgelegt – das entscheidet über den gesamten weiteren Nachweisweg. Danach wird das Raumvolumen ermittelt, denn bei Gruppe A bestimmt es den Sollwert und bei Gruppe B geht es unmittelbar in das A/V-Verhältnis ein. Erst dann folgt die Auswahl der Absorber und ihrer Flächen, und zwar frequenzabhängig: Ein Material, das im Sprachbereich gut absorbiert, kann bei tiefen Frequenzen nahezu wirkungslos sein. Das betrifft gleichermaßen Akustikpaneele an der Wand und Deckensegel über der Fläche; einen Überblick über die verfügbaren Akustiklösungen für Büroflächen gibt es separat. Deshalb ist die Absorptionskurve eines Produkts aussagekräftiger als der bewertete Einzahlwert. Am Ende steht die Prüfung im tatsächlich genutzten Zustand, weil Möblierung, Belegung und Bodenbelag das Ergebnis erheblich verändern. Alle genannten Empfehlungen sind Planungsschritte, keine Rechenvorschrift; die konkreten Zahlenwerte sind dem Normtext zu entnehmen, der bei DIN Media bezogen werden kann.

1. Jeden Raum einer Raumgruppe zuordnen und die Nutzungsart festlegen
2. Raumvolumen ermitteln — es bestimmt bei Gruppe A den Sollwert und geht bei Gruppe B in das A/V-Verhältnis ein
3. Absorber frequenzabhängig auswählen; die Absorptionskurve ist aussagekräftiger als der bewertete Einzahlwert
4. Möblierung, Bodenbelag und Belegung berücksichtigen, weil sie das Ergebnis erheblich verändern
5. Im tatsächlich genutzten Zustand prüfen, nicht im leeren Rohbau

Häufige Missverständnisse zur DIN 18041

Drei Verkürzungen begegnen uns in Ausschreibungen immer wieder. Erstens: „Die DIN 18041 schreibt für Büros eine Nachhallzeit von X Sekunden vor." Das trifft nicht zu – Büros sind Gruppe B, und dafür nennt die Norm keinen festen Nachhallzeit-Sollwert. Zweitens: „Die Norm ist gesetzlich vorgeschrieben." Auch das trifft so nicht zu; eine DIN-Norm wird durch Vereinbarung oder durch Verweis in einer Vorschrift verbindlich, nicht aus sich heraus. Drittens: „Mit genügend Absorbern erfüllt man die Norm automatisch." Das verkennt, dass die Norm eine nutzungsgerechte Akustik verlangt und eine Überdämpfung ausdrücklich als Fehler behandelt. Wer diese drei Punkte in der Ausschreibung sauber formuliert, spart sich erfahrungsgemäß eine Nachtragsrunde.

• „Die DIN 18041 schreibt für Büros eine Nachhallzeit vor" — trifft nicht zu, Büros sind Gruppe B
• „Die Norm ist gesetzlich vorgeschrieben" — sie wird durch Vereinbarung oder Verweis verbindlich
• „Mehr Absorber sind immer besser" — Überdämpfung behandelt die Norm als Planungsfehler
